2025년 9월 고1 학평 통합과학 3번 해설

센서 배점 1.5점

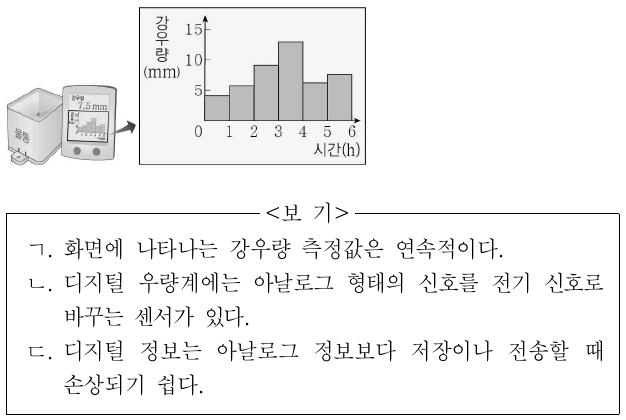

그림은 물통에 모인 빗물의 무게를 깊이로 환산하여 1시간 간격으로 강우량을 측정하는 디지털 우량계를 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [1.5점]

②

화면의 강우량은 1시간 간격 막대로 끊어진 디지털 값(ㄱ 틀림), 빗물 무게를 전기 신호로 바꾸는 센서가 있음(ㄴ 옳음), 손상되기 쉬운 쪽은 아날로그 정보(ㄷ 틀림) → 정답 ②.

핵심 개념

센서는 아날로그 신호를 전기 신호로 바꾸고, 이를 일정 간격마다 끊어진 값의 디지털 정보로 변환해 저장·전송한다.

1시간 간격으로 측정한 강우량을 막대로 표시한 그래프측정값이 시간 간격마다 하나씩 끊어져 나타나므로 불연속적인 디지털 정보이다 보기 ㄱ (틀림 — 불연속적)
물통에 모인 빗물의 무게를 깊이로 환산하여 측정빗물의 무게처럼 연속적으로 변하는 아날로그 신호를 센서가 전기 신호로 바꾼 뒤 디지털 정보로 나타낸다 보기 ㄴ (옳음)
<보기> ㄷ. 디지털 정보는 아날로그 정보보다 저장이나 전송할 때 손상되기 쉽다.디지털 정보는 0과 1 같은 끊어진 값이라 잡음에 강하고, 저장·전송할 때 손상되기 쉬운 쪽은 아날로그 정보이다 보기 ㄷ (틀림 — 반대)

보기 ㄴ: 디지털 우량계는 물통에 모인 빗물의 무게라는 아날로그 형태의 신호를 센서로 감지해 전기 신호로 바꾸고, 이를 불연속적인 디지털 정보로 바꾸어 화면에 나타낸다. 따라서 옳은 것은 ㄴ뿐이고 정답은 ②이다.

①

함정 빗물이 계속 내리고 쌓이는 양이 연속적으로 변하므로 화면에 나타나는 값도 연속적이라고 생각하기 쉽다.

ㄱ은 화면의 측정값이 1시간 간격으로 끊어진 불연속적인 값이라 틀리고, 옳은 ㄴ이 빠졌다.

③

함정 디지털 정보는 0과 1로 단순하게 바뀌므로 원래 정보가 잘려 나가 손상되기 쉽다고 여기기 쉽다.

ㄱ은 측정값이 불연속적이어서 틀리고, ㄷ은 손상되기 쉬운 쪽이 아날로그 정보여서 틀리며, 옳은 ㄴ이 빠졌다.

④

함정 디지털 기기는 고장이나 오류가 잦다는 생활 경험을 정보 자체의 손상과 혼동하기 쉽다.

ㄴ은 옳지만, ㄷ은 디지털 정보가 아날로그 정보보다 저장·전송 때 손상이 적어 틀리다.

⑤

함정 그래프의 막대가 시간 축을 빈틈없이 채우고 있어 측정값이 끊김 없이 이어진다고 보기 쉽다.

ㄴ은 옳지만, ㄱ은 측정값이 1시간 간격의 불연속적인 값이고 ㄷ은 손상되기 쉬운 쪽이 아날로그 정보여서 틀리다.

실제 측정 장치에서 신호가 센서를 거쳐 디지털 정보로 바뀌는 과정을 찾아내고, 아날로그·디지털 정보의 특징을 적용하는 능력

장치가 무엇을 측정하는지(아날로그 신호) 확인 → 센서가 신호를 전기 신호로 바꾸는 단계 찾기 → 화면·그래프 값이 연속인지 간격마다 끊어지는지 판단 → 디지털·아날로그 정보의 장단점 적용
