2026년 10월 고1 학평 통합과학 7번 해설
7.

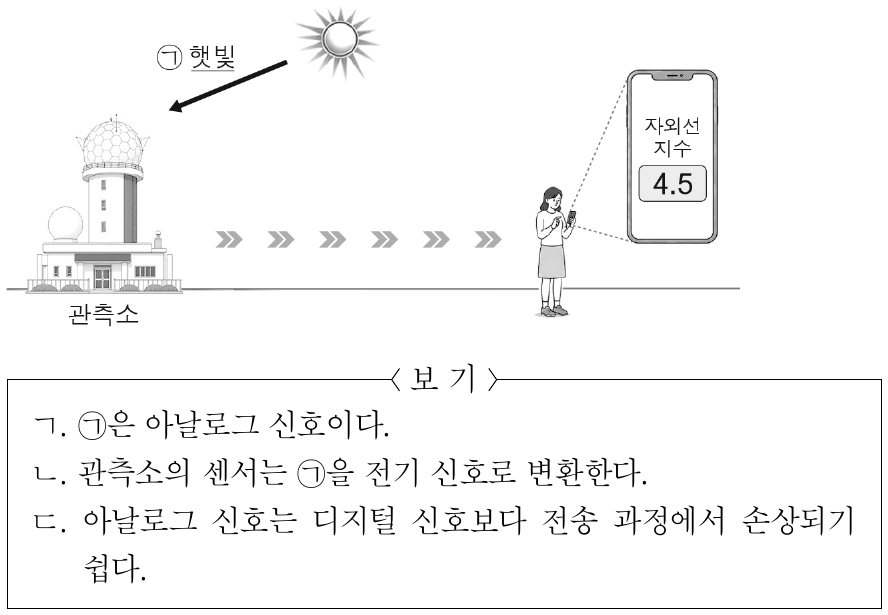

그림은 햇빛이 관측소의 센서를 통해 감지된 후, 햇빛의 자외선 지수가 스마트폰에 전송된 모습을 나타낸 것이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [2점]
- ① ㄱ
- ② ㄷ
- ③ ㄱ, ㄴ
- ④ ㄴ, ㄷ
- ⑤ ㄱ, ㄴ, ㄷ
⑤
햇빛은 연속적으로 변하는 아날로그 신호(ㄱ), 센서는 빛을 전기 신호로 변환(ㄴ), 디지털 신호는 거의 손상 없이 전송되므로 아날로그 신호가 더 손상되기 쉽다(ㄷ) → 모두 옳아 정답 ⑤.
핵심 개념
자연에서 발생하는 빛·소리·온도 등은 연속적으로 변하는 아날로그 신호이며, 센서가 이를 전기 신호로 바꾸고 디지털 신호로 변환해 전송한다.
단서 따라가기
- ㉠ 햇빛빛·소리·온도처럼 자연에서 발생하는 신호는 값이 연속적으로 변하는 아날로그 신호이다 보기 ㄱ (옳음)
- 햇빛이 관측소의 센서를 통해 감지됨센서는 빛 같은 다양한 형태의 신호를 감지하여 전기 신호로 변환하는 장치이다 보기 ㄴ (옳음)
- 관측소에서 스마트폰으로 자외선 지수 4.5 전송불연속적인 디지털 신호는 잡음의 영향을 적게 받아 거의 손상 없이 전송된다 → 아날로그 신호가 더 손상되기 쉽다 보기 ㄷ (옳음)
정답 근거
보기 ㄱ: 빛, 소리, 온도처럼 자연에서 발생하는 신호는 연속적으로 변하므로 ㉠ 햇빛은 아날로그 신호이다. 보기 ㄴ: 관측소의 센서는 ㉠ 같은 빛 신호를 감지하여 전기 신호로 변환한다. 보기 ㄷ: 디지털 신호는 불연속적인 값으로 정보를 나타내어 저장 용량이 적고 복사·편집이 자유로우며 거의 손상 없이 전송할 수 있으므로, 아날로그 신호가 디지털 신호보다 전송 과정에서 손상되기 쉽다. 따라서 정답은 ⑤ ㄱ, ㄴ, ㄷ이다.
선지별로 왜 틀렸나
①
함정 센서는 정보를 '읽는' 장치일 뿐 신호의 형태를 바꾸지 않는다고 생각해 ㄴ을 빼기 쉽다.
ㄱ은 옳지만, 센서가 빛을 전기 신호로 변환한다는 옳은 ㄴ과, 아날로그 신호가 더 손상되기 쉽다는 옳은 ㄷ이 빠졌다.
②
함정 '신호'를 기계가 만든 전기 신호로만 생각해 자연의 햇빛은 신호가 아니라고 여기기 쉽다.
ㄷ은 옳지만, 햇빛이 아날로그 신호라는 옳은 ㄱ과 센서의 변환 역할에 대한 옳은 ㄴ이 빠졌다.
③
함정 아날로그 신호가 원래 값을 그대로 담고 있으니 전송할 때도 더 정확할 것이라고 거꾸로 생각하기 쉽다.
ㄱ, ㄴ은 옳지만, 디지털 신호가 거의 손상 없이 전송되므로 옳은 ㄷ이 빠졌다.
④
함정 화면에 4.5라는 숫자로 나타난 결과만 보고 햇빛 자체도 디지털 신호라고 혼동하기 쉽다.
ㄴ, ㄷ은 옳지만, 자연의 햇빛은 연속적으로 변하는 아날로그 신호이므로 옳은 ㄱ이 빠졌다.
이 문항이 묻는 능력
관측 정보가 스마트폰까지 전달되는 과정을 신호의 종류와 센서의 역할로 분석하는 능력
다음에 비슷한 문제를 만나면
정보 전달 과정을 '자연 신호 → 센서(전기 신호) → 디지털 변환·전송 → 화면 표시' 순서로 정리 → 각 단계의 신호가 연속(아날로그)인지 불연속(디지털)인지 판정 → 두 신호의 장단점 비교
관련 개념
아날로그 신호시간에 따라 값이 끊김 없이 연속적으로 변하는 신호이다. 소리, 빛, 온도처럼 자연에서 발생하는 신호는 대부분 아날로그 신호이며, 전송 과정에서 잡음이 섞이면 원래 신호를 되살리기 어렵다.
센서빛, 소리, 온도, 압력, 움직임 등 자연에서 발생하는 다양한 신호를 감지하여 전기 신호로 바꾸는 장치이다. 센서가 만든 전기 신호는 디지털 정보로 변환되어 저장·처리·전송된다.
아날로그 신호 디지털 신호 센서 전기 신호
