⑤
특정 온도 이하에서 저항 0인 A는 초전도체(MRI, ㄱ 옳음), 한 층 평면 구조인 B는 그래핀(휘어지는 디스플레이, ㄴ 옳음), 나머지 C는 탄소 나노 튜브(ㄷ 옳음) → 정답 ⑤.
핵심 개념
초전도체는 임계 온도 이하에서 전기 저항이 0이 되고, 그래핀은 탄소 원자가 육각형으로 연결된 한 층의 평면 구조, 탄소 나노 튜브는 그래핀이 말린 원통 구조인 신소재이다.

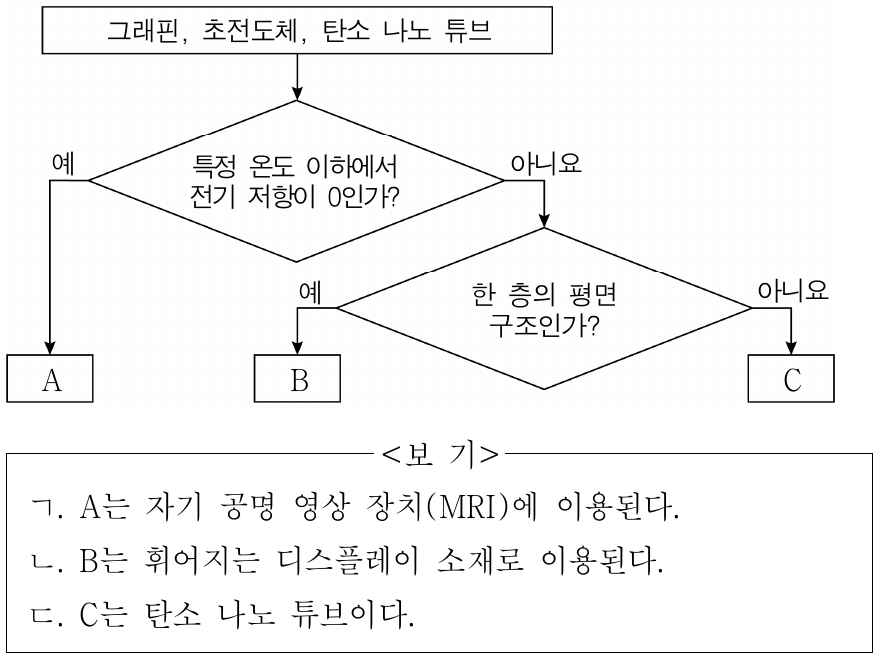

단서 따라가기
"특정 온도 이하에서 전기 저항이 0인가?" — 예임계 온도 이하에서 전기 저항이 0이 되는 초전도 현상 → 강한 전류로 강한 자기장을 만든다 A = 초전도체
"한 층의 평면 구조인가?" — 예탄소 원자가 육각형 벌집 모양으로 연결된 한 층의 평면 → 얇고 투명하며 잘 휘어지고 전기가 잘 통한다 B = 그래핀
"한 층의 평면 구조인가?" — 아니요그래핀이 말려 원통(튜브) 모양을 이룬 구조 C = 탄소 나노 튜브
<보기> ㄱ. A는 자기 공명 영상 장치(MRI)에 이용된다.초전도 전자석으로 강한 자기장을 만든다 보기 ㄱ (옳음)
<보기> ㄴ. B는 휘어지는 디스플레이 소재로 이용된다.그래핀은 유연하고 투명하며 전도성이 좋다 보기 ㄴ (옳음)
<보기> ㄷ. C는 탄소 나노 튜브이다.평면이 아닌 원통 구조 보기 ㄷ (옳음)
정답 근거
보기 ㄱ: 특정 온도(임계 온도) 이하에서 전기 저항이 0인 A는 초전도체이며, 초전도 전자석으로 강한 자기장을 만들어 자기 공명 영상 장치(MRI)에 이용된다. 보기 ㄴ: 한 층의 평면 구조인 B는 그래핀이며, 얇고 유연하며 전기 전도성이 커서 휘어지는 디스플레이 소재로 이용된다. 보기 ㄷ: 평면 구조가 아닌 C는 그래핀이 말린 원통 구조의 탄소 나노 튜브이다. 따라서 정답은 ⑤이다.
선지별로 왜 틀렸나
①
함정 휘어지는 디스플레이 소재를 그래핀이 아닌 탄소 나노 튜브로만 기억해 ㄴ을 빼기 쉽다.
ㄱ은 옳지만, 그래핀(B)의 휘어지는 디스플레이 활용과 C(탄소 나노 튜브)의 판정도 옳으므로 ㄴ, ㄷ이 빠졌다.
②
함정 MRI를 자석이나 방사선 장치로만 알고 초전도체와 연결하지 못해 ㄱ을 빼기 쉽다.
ㄷ은 옳지만, 초전도체의 MRI 이용(ㄱ)과 그래핀의 디스플레이 이용(ㄴ)도 옳으므로 ㄱ, ㄴ이 빠졌다.
③
함정 그래핀과 탄소 나노 튜브가 모두 탄소로만 이루어져 있어 "한 층의 평면 구조"를 둘 다로 보고 C를 확정하지 못하기 쉽다.
ㄱ, ㄴ은 옳지만, 평면이 아닌 원통 구조의 C는 탄소 나노 튜브이므로 옳은 ㄷ이 빠졌다.
④
함정 초전도체의 전기 저항 0을 송전선 활용과만 연결하고 MRI 활용을 떠올리지 못하기 쉽다.
ㄴ, ㄷ은 옳지만, 초전도체(A)는 MRI의 강한 자기장을 만드는 데 이용되므로 옳은 ㄱ이 빠졌다.
이 문항이 묻는 능력
분류 순서도의 기준(전기 저항 0, 평면 구조)으로 신소재를 판별하고, 각 신소재의 구조적 특성과 활용 예를 연결하는 능력
다음에 비슷한 문제를 만나면
순서도의 질문마다 그 성질을 가진 신소재를 하나씩 확정한다 → 마지막에 남은 것을 나머지 갈래에 넣는다 → 확정된 신소재의 대표적 활용 예를 보기와 대조한다.
