2023년 3월 고1 학평 (2015 교육과정) 통합과학 1번 해설

배점 2점 2015 교육과정

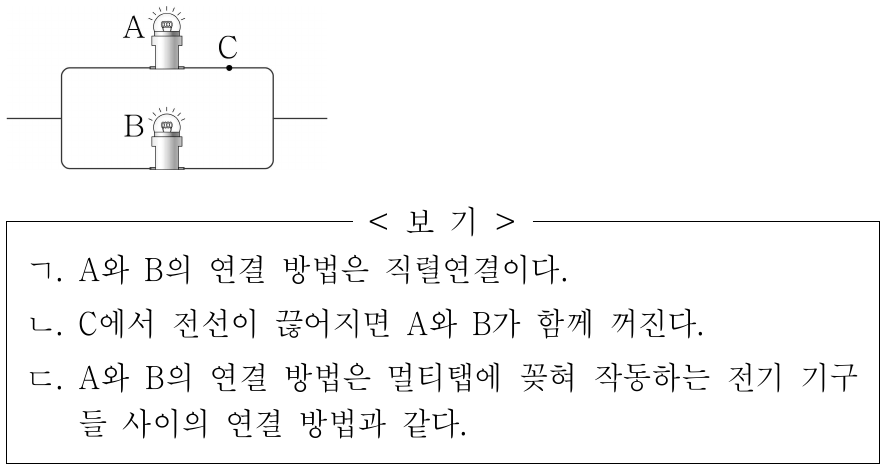

그림은 전구 A, B가 연결되어 빛이 나고 있는 모습을 나타낸 것이다. C는 A에 연결된 전선 위의 점이다. 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [2점]

②

A와 B가 두 갈래로 나뉘어 연결된 병렬연결이므로(ㄱ 틀림), C가 끊어져도 B에는 전류가 흘러 A만 꺼지고(ㄴ 틀림), 멀티탭도 병렬연결이다(ㄷ 옳음) → 정답 ②.

핵심 개념

병렬연결에서는 각 전기 기구가 서로 다른 갈래에 연결되어, 한 갈래가 끊어져도 나머지 갈래에는 전류가 흐른다.

전구 A는 위쪽 갈래, 전구 B는 아래쪽 갈래에 따로 연결됨전류가 흐르는 길이 두 갈래로 나뉘어 각 전구가 연결된 방식은 병렬연결이다(직렬연결은 한 줄로 이어진 연결) 보기 ㄱ (틀림 — 병렬연결)
점 C는 A가 있는 갈래의 전선 위에 있음C가 끊어지면 A가 있는 갈래만 끊기고, B가 있는 갈래에는 여전히 전류가 흐른다 → A만 꺼진다 보기 ㄴ (틀림 — B는 계속 켜짐)
멀티탭에 꽂힌 여러 전기 기구멀티탭은 여러 전기 기구를 병렬로 연결하여 각 기구를 따로 켜고 끌 수 있게 한다 보기 ㄷ (옳음)

보기 ㄷ: A와 B는 전류의 길이 두 갈래로 나뉜 곳에 각각 연결된 병렬연결이다. 멀티탭도 여러 전기 기구를 병렬로 연결하는 장치이므로 A와 B의 연결 방법은 멀티탭에 꽂힌 전기 기구들 사이의 연결 방법과 같다. 옳은 것은 ㄷ뿐이므로 정답은 ②이다.

①

함정 두 전구가 하나의 회로(같은 전원)에 이어져 있으니 어느 곳이 끊어져도 회로 전체에 전류가 끊긴다고 생각하기 쉽다.

ㄴ은 C가 A의 갈래에만 있어 끊어져도 B에는 전류가 흐르므로 틀리고, 옳은 ㄷ이 빠졌다.

③

함정 두 전구가 하나의 사각형 고리에 이어져 있는 모양을 보고 한 줄로 이어진 직렬연결로 착각하기 쉽다.

ㄱ은 A와 B가 서로 다른 갈래에 있는 병렬연결이라 틀리고, ㄴ은 C가 끊어져도 B는 켜져 있어 틀리며, 옳은 ㄷ이 빠졌다.

④

함정 멀티탭에서 전기 기구들이 한 줄로 나란히 꽂혀 있는 겉모양을 보고 직렬연결이라고 판단하기 쉽다.

ㄷ은 옳지만, ㄱ은 A와 B가 병렬연결이므로 틀리다.

⑤

함정 병렬연결임을 알고도, 끊어진 C를 회로 전체에 공통인 전선 위의 점으로 잘못 보아 두 전구가 함께 꺼진다고 생각하기 쉽다.

ㄷ은 옳지만, ㄴ은 C가 A의 갈래에만 있어 끊어지면 A만 꺼지므로 틀리다.

회로 그림에서 전류가 갈라지는지로 직렬·병렬연결을 구별하고, 전선이 끊어진 위치에 따라 어떤 전구가 꺼지는지 추론하는 능력

회로에서 전류가 갈라지는 지점이 있는지 확인해 직렬·병렬 판단 → 끊어진 지점이 어느 갈래에 속하는지 찾기 → 그 갈래의 전기 기구만 꺼지는지(병렬) 모두 꺼지는지(직렬) 판단
